YP-50-0.55-4 YA112M-4-B3 CEMA電機 YA112M-4 馬達 YA100L2-4.

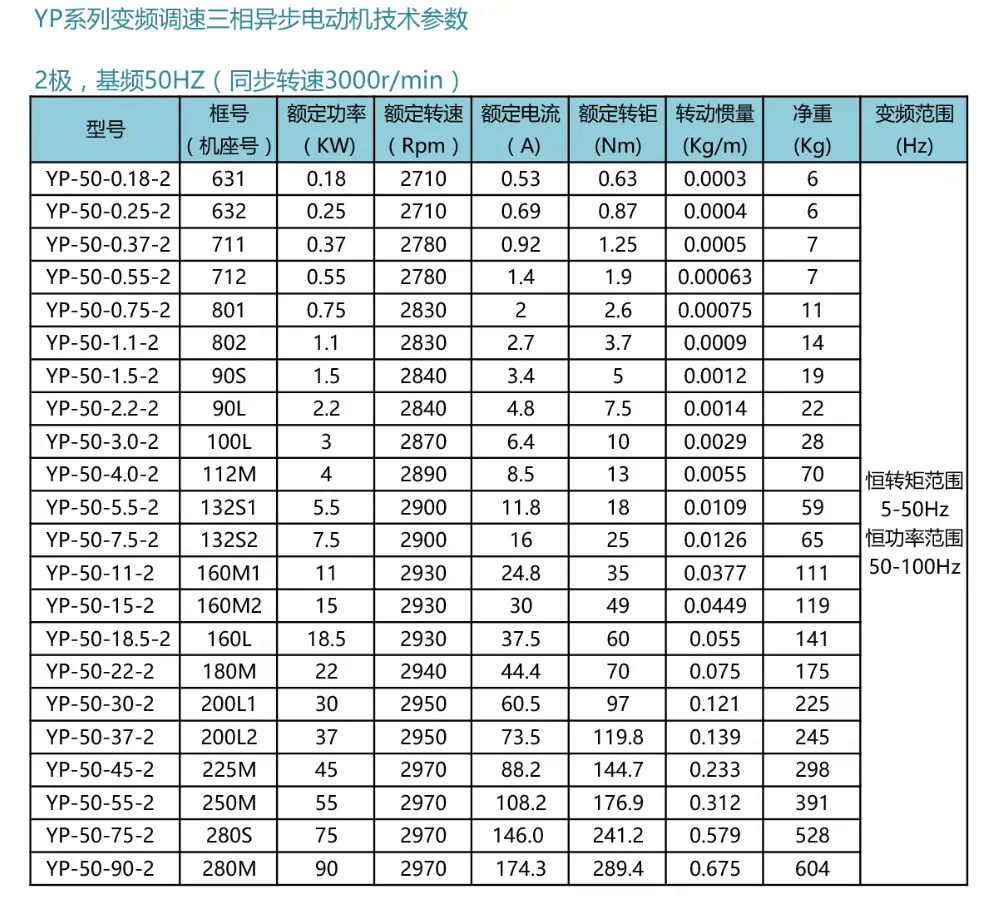

YP變頻系列2極型號：
YP-50-0.37-2 YP-50-0.55-2 YP-50-0.75-2 YP-50-1.1-2 YP-50-1.5-2 YP-50-2.2-2
YP-50-3-2 YP-50-4-2 YP-50-5.5-2 YP-50-7.5-2 YP-50-11-2 YP-50-15-2
YP-50-18:5-2 YP-50-22-2 YP-50-30-2 YP-50-37-2 YP-50-45-2

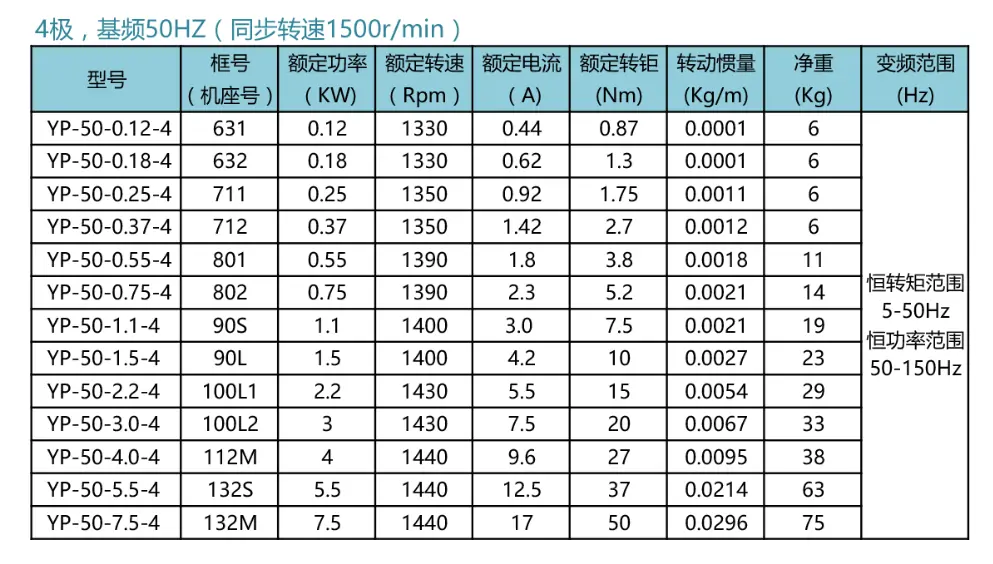

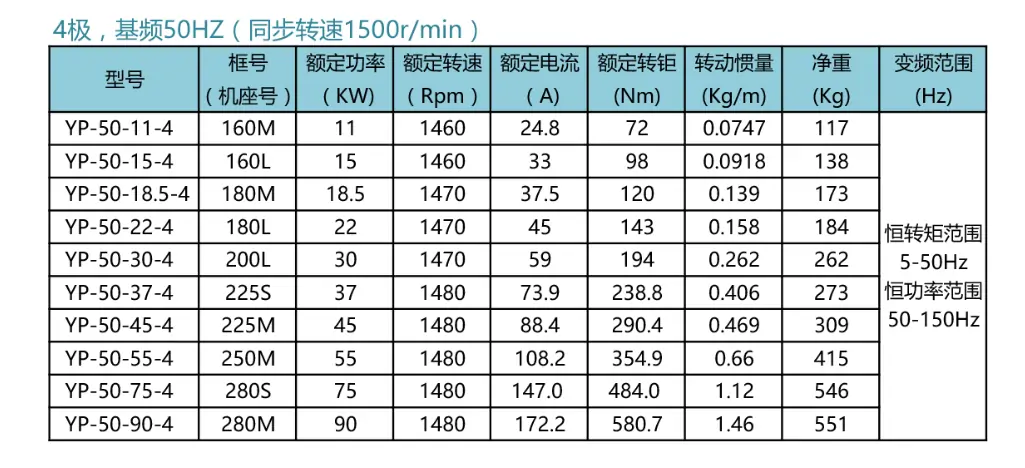

YP變頻系列4極型號
YP-50-0.18-4 YP-50-0.25-4 YP-50-0.37-4 YP-50-0.75-4 YP-50-1.5-4 YP-50-2.2-4
YP-50-3.0-4 YP-50-5.5-4 YP-50-7.5-4 YP-50-11-4 YP-50-15-4 YP-50-18.5-4
YP-50-22-4 YP-50-30-4 YP-50-37-4 YP-50-45-4 YP-50-75-4 YP-50-90-4
YP-50-110-4 YP-50-132-4 YP-50-160-4 YP-50-200-4 YP-50-250-4 YP-50-315-4

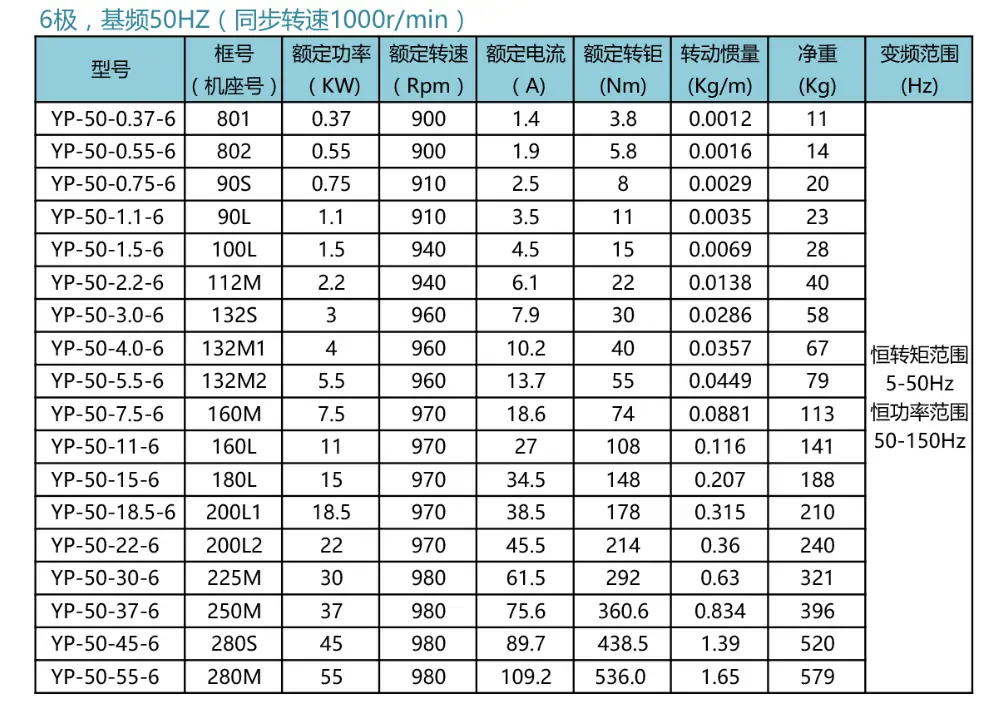

YP變頻系列6極型號
YP-50-0.18-6 YP-50-0.25-6 YP-50-0.37-6 YP-50-0.55-6 YP-50-0.75-6 YP-50-1.5-6
YP-50-2.2-6 YP-50-3.0-6 YP-50-5.5-6 YP-50-7.5-6 YP-50-11-6 YP-50-15-6
YP-50-18.5-6 YP-50-22-6 YP-50-30-6 YP-50-37-6 YP-50-45-6 YP-50-75-6
YP-50-90-6 YP-50-110-6 YP-50-132-6 YP-50-160-6 YP-50-200-6 YP-50-250-6
YP-50-315-6

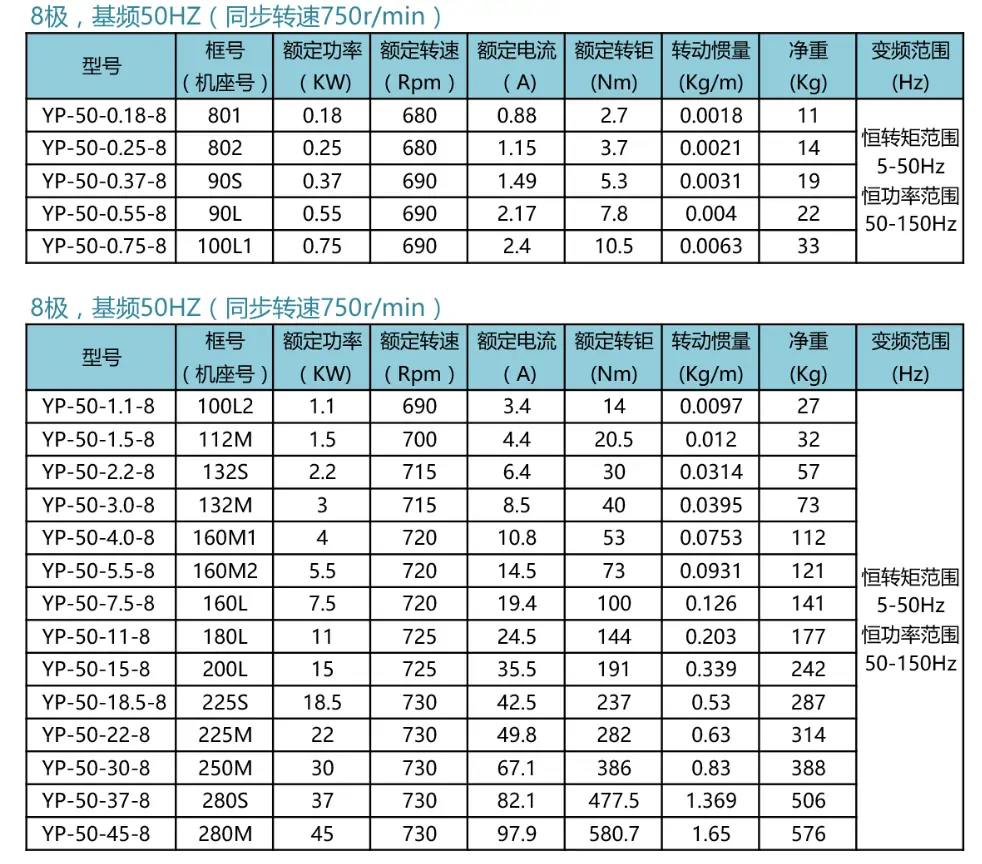

YP變頻系列8極型號
YP-50-0.18-8 YP-50-0.25-8 YP-50-0.37-8 YP-50-0.55-8 YP-50-0.75-8
YP-50-1.5-8 YP-50-2.2-8 YP-50-3.0-8 YP-50-5.5-8 YP-50-7.5-8
YP-50-11-8 YP-50-15-8 YP-50-18.5-8 YP-50-22-8 YP-50-30-8
YP-50-37-8 YP-50-45-8 YP-50-75-8 YP-50-90-8 YP-50-110-8
YP-50-132-8 YP-50-160-8 YP-50-200-8 YP-50-250-8 YP-50-315-8
YPNC系列型號：
YPNC-50-4-A YPNC-50-5.5-A YPNC-50-7.5-A YPNC-50-11-A YPNC-33.3-4-A
YPNC-33.3-5.5-A YPNC-33.3-7.5-A YPNC-33.3-15-A YPNC-50-1.5-B
YPNC-50-2.2-B YPNC-50-3.7-B YPNC-50-5.5-B YPNC-50-11-B
YPNC-50-15-B YPNC-50-18.5-B YPNC-22-50-B YPNC-37-50-B
YPNC-50-45-B YPNC-33.3-1.5-B YPNC-33.3-2.2-B YPNC-33.3-3.7-B
YPNC-50-7.5-B YPNC-33.3-7.5-B YPNC-33.3-11-B YPNC-33.3-15-B
YPNC-50-15-A YPNC-33.3-5.5-B YPNC-18.5-B YPNC-33.3-22-B
液壓油缸裝配中需注意的6個事項
1、所有零部件在裝配前應清洗干凈，晾干后再裝配。需要上緊固膠的零部件應用專用清洗劑潔洗，或用丙酮代替。緊固膠初步固化時間一般為20min，應在20min內將零部件緊固至技術要求的力矩。
2、所有滑動零部件在裝配時都應抹上適量的液壓油潤滑。尺寸較大的細牙絲扣配合零部件在裝配時可抹上適量黃油。如絲扣配合緊密，且在拆卸時絲扣曾經有燒壞現象，可使用二硫化鑰黃油潤滑。
3、要正確安裝液壓油缸各處的密封裝置。安裝O形圈時，不要將其拉到永久變形的程度，也不要邊滾動邊套裝，否則叮能因形成扭曲狀而漏油。安裝Y形、V形密封圈及階梯密封圈時，要注意其女裝方向，避免因裝反而漏油，對Y形密封圈而言，其唇邊應對著有壓力的油腔；此外，Y形密封圈還要注意區分是軸用還是孔用，不要裝錯。V形密封圈由形狀不同的支承環、密封環和壓環組成，當壓環壓緊密封環時，支承環可使密封環產生變形而起密封作川，安裝時應將密封環的開日面向壓力油腔；調整壓環時，應以不漏油為限，不一可壓得過緊，以防密封阻力過大。階梯型密封圈的階梯方向應面向壓力油腔。密封裝置如一與滑動表面配合，裝配時應涂以適量的液壓油。拆卸后的O形密封圈和防塵圈應全部換新。
4、有些活塞密封件在裝進活塞密封槽后被脹大，與缸筒裝配時容易被切壞，應使用錐形收緊套將密封件收緊。如沒有一可根據活寨及液壓油缸筒尺寸在車床上翻工一個。一般來說其錐度為30°，小頭尺寸為缸筒內壁尺寸即可。活寨一與活塞桿裝配后，須設法測量其同軸度和在全長上的直線度是否超差。
5、液壓油缸壓力承受部件的螺栓和防松螺母是一次性使用的，不可重復使用。壓力承受零部件不一可隨意更換，應使用原六提供的產品。如沒有，也應根據其承受壓力更換相應的產品。例如防松螺母、緊固螺栓等。各部件固定或連接螺栓多數都有擰緊力矩、擰緊順序要求，有的還規定了擰緊角度。所以在緊固時應使用專用扳乎或者扭力扳手按要求力矩擰緊。一個部件上各螺栓擰緊時應對稱擰緊，且每顆螺栓擰緊力矩應一樣，以免螺栓受力不勻斷裂。活塞桿或細長件螺栓緊固時要注意用墊木將活塞桿或細長件平衡墊好，防止在緊固時彎曲變形。
6、液壓油缸在維修裝配完畢后，必須先做壓力泄露試驗才能夠再次投入使用。帶液壓鎖的液壓油缸在做壓力泄露試驗的時候不能裝上液壓鎖。做試驗的時候應首先將液壓油缸在低壓時往返運動數次，將缸內空氣排出，且注意活塞組件移動時有無阻滯感和阻力大小不勻等現象。試壓時應緩慢將壓力調高并仔細觀察是否有泄露。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.mfchsuyu.cn/dj/516.html
