FONGTIEN豐田DVS-1V DVS-2V DVS-3V DVS-4V 5V豊田DVS-6V葉片泵
液壓系統集成塊功用及設計原則
功用
集成塊就是將若干元件組合在一起，省去連接用的管子而構成液壓系統的部分回路，也叫油路塊。集成塊內的油路通道，用來聯系各個控制元件，構成單元回路及液壓控制系統設計原則
①集成塊的尺寸：力求結構緊湊，體積小，重量輕。前提是考慮了其正面所安裝闆式或插裝閥的類型，外形尺寸，以及保證內油路孔與閥的油路孔相對應。
②在集成塊設計時，闆內的油路應盡量簡捷，盡量減少深孔、細長孔 、斜孔，盡量縮短油路長度，減少拐彎。
③對于工作中須要調節的元件，設計時要考慮其操作和觀察的方便性，如溢流閥、調速閥等可調元件應設置在調節手柄便于操作的位置。需要經常檢修的元件及關鍵元件如比例閥、伺服閥等應處于閥塊的上方或外側，以便于拆裝。
④最小壁厚原則：根據經驗，一般集成塊管道通徑和閥或外聯管道的尺寸相對應，等于或小于閥口通徑（不允許大），最小壁厚≥5mm。
⑤注意進出油口的方向和位置，應與液壓系統的總體布置及管道連接的形式匹配，并考慮安裝操作便利。

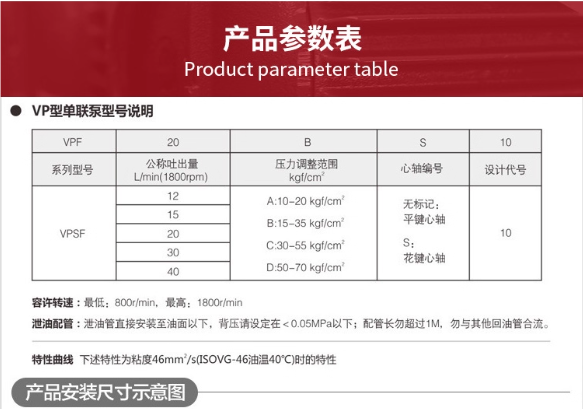

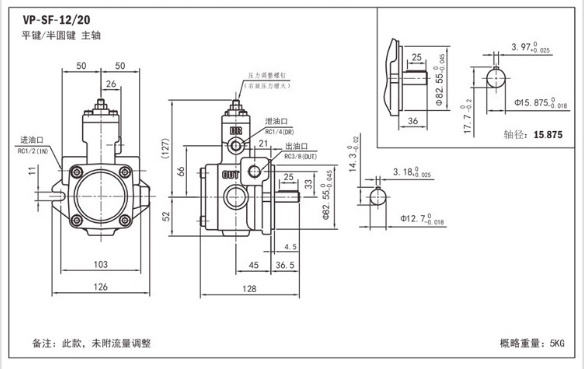

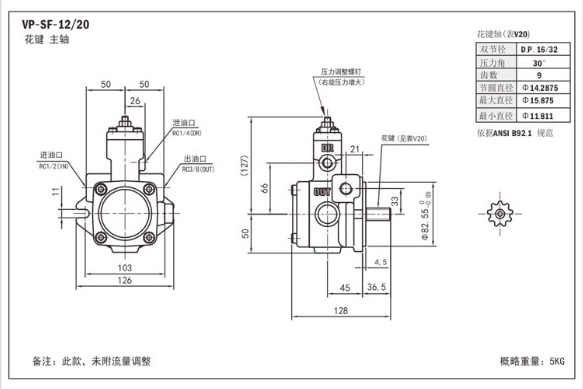

SVPF系列葉片泵：
SVPF-10-A1 SVPF-10-A2 SVPF-10-A3
SVPF-12-A1 SVPF-12-A2 SVPF-12-A3
SVPF-15-A1 SVPF-15-A2 SVPF-15-A3
SVPF-20-A1 SVPF-20-A2 SVPF-20-A3
SVPF-30-A1 SVPF-30-A2 SVPF-30-A3
SVPF-40-A1 SVPF-40-A2 SVPF-40-A3
DVM系列葉片泵：
DVM-2V DVM-3V DVM-4V DVM-5V DVM-6V
DVS系列：
DVS-2V DVS-3V DVS-4V DVS-5V DVS-6V
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.mfchsuyu.cn/yyyb/112.html
